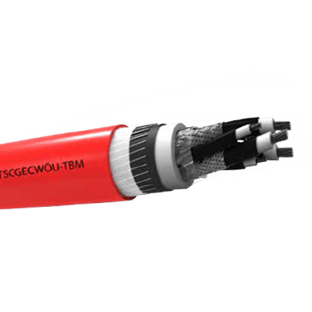

(N)TSCGECWÖU — TBM

Кабели подходят для наматывания силовых кабелей для машин TBM и в подземных выработках для
строительства туннелей.

подробные параметры в КАТАЛОГЕ

Проводники: Гибкий луженый электролитический медный проводник DIN VDE 0295, класс 5
Изоляция: EPR типа 3GI3
Контроль электрического поля: внутренний и внешний полупроводниковый слой из полупроводящей резины
Контрольный сердечник: луженый медный проводник с полупроводниковым слоем.
Защитный заземляющий проводник: комбинированные жилы с оплеткой из медной / текстильной оплетки, расположенные концентрично вокруг каждой силовой жилы.
Идентификация жил: Основные жилы : естественная окраска с черной полупроводниковой резиной, Контрольные жилы: Black
Lay Up: три основных проводника наложены друг на друга с тремя контрольными жилами во внешнем промежутке
Контроль внутренней оболочки: EPR-соединение типа GM1b
Проводник: Общая концентрическая свивка витков медной проволоки
Наружная оболочка: 5GM5 Тип эластомерного компаунда
Цвет: Красный

Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 12/20 кВ 18/30 кВ
переменного тока Испытательное напряжение: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ
Макс. Допустимое:
рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ
Макс. Допустимое:
Рабочее напряжение постоянного тока: 5,4 / 10,8 кВ 9/18 кВ 13,5 / 27 кВ 18/36 кВ 27/54 кВ
Мин. Радиус изгиба: В соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
фиксированная: -40 ° C… + 80 ° C
Мобильный: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
Макс. Кручение: 25º / м
Скорость движения для приложения TBM: макс. 30 м / мин.
Минимальное расстояние для изменения направления: 20 XD
