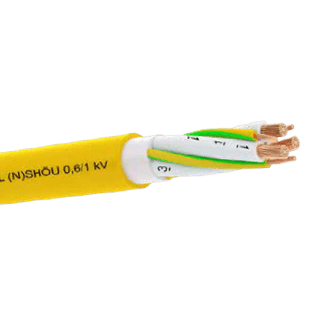

(N)SHÖU
Для использования в открытых горных выработках, карьерах и подобных предприятиях. Также подходит для
укладки вдоль конвейерных лент на погрузочно-разгрузочном оборудовании, может использоваться для
проходки туннелей и аналогичных приложений.
подробные параметры в КАТАЛОГЕ
Проводник: электролитический, многопроволочный, простой медный провод DIN VDE 0295, класс 5
Изоляция: все жилы изолированы компаундом 3GI3. Укладка
: все жилы уложены так, чтобы соприкасаться друг с другом и с промежуточными жилами заземления.
Внутренняя оболочка: специальный экструдированный эластомерный компаунд.
Наружная оболочка: внешняя оболочка из прочного эластомера 5GM5.
Цвет: желтый или черный.
Номинальное напряжение: 0,6 / 1 кВ
Макс. Допустимое:
рабочее напряжение переменного тока: 0,7 / 1,2 кВ
Макс. Допустимое:
Рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
переменного тока Испытательное напряжение: 3 кВ
Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
фиксированная: -40 ° C… + 80 ° C
Мобильный: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
| Поперечное сечение (мм2) | Габаритный диаметр Mln-Max (мм) | Приблизительный вес (кг / км) |
|---|---|---|
| 3 х 1,5 | 9,7 - 10,3 | 145 |
| 3 х 2,5 | 11,2 - 12,8 | 220 |
| 3 х 4 | 12,5 - 14,1 | 300 |
| 3 х 6 | 13,2 - 15,0 | 380 |
| 3 х 10 | 16,6 - 18,6 | 590 |
| 3 х 16 | 19,5 - 21,0 | 797 |
| 3 х 25 | 22,9 - 24,9 | 1206 |
| 3 х 35 | 24,9 - 27,9 | 1670 |
| 3 х 50 | 29,4 - 33,0 | 2195 |
| 3 х 70 | 34,8 - 37,8 | 3124 |
| 3 × 95 | 40,9 - 43,9 | 4100 |
| 3 × 120 | 43,4 - 47,7 | 4730 |
| 3 × 150 | 47,8 - 54,0 | 5916 |
| 3 × 185 | 53,1 - 58,6 | 7270 |
| 4 × 1,5 | 10,5 - 12,6 | 200 |
| 4 × 2,5 | 12,0 - 13,7 | 260 |
| 4 × 4 | 13,5 - 15,1 | 360 |
| 4 × 6 | 15,7 - 17,7 | 458 |
| 4 × 10 | 17,4 - 20,2 | 670 |
| 4 х 16 | 21,4 - 23,1 | 1038 |
| 4 х 25 | 24,5 - 28,1 | 1576 |
| 4 х 35 | 28,4 - 31,4 | 1978 г. |
| 4 х 50 | 33,6 - 36,6 | 2765 |
| 4 х 70 | 38,8 - 42,5 | 3930 |
| 4 х 95 | 44,8 - 47,8 | 5165 |
| 4 х 120 | 50,0 - 53,9 | 6200 |
| 4 х 150 | 55,0 - 58,9 | 7537 |
| 4 х 185 | 59,0 - 63,3 | 9420 |
| 5 х 1,5 | 11,4 - 13,5 | 234 |
| 5 х 2,5 | 12,9 - 14,6 | 318 |
| 5 х 4 | 14,7 - 16,7 | 434 |
| 5 х 6 | 16,1 - 18,6 | 594 |
| 5 х 10 | 19,0 - 22,0 | 820 |
| 5 х 16 | 23,2 - 25,2 | 1285 |
| 5 х 25 | 28,0 - 31,0 | 1864 г. |
| 5 х 35 | 34,0 - 37,5 | 2675 |
| 7 х 1,5 | 12,9 - 14,5 | 300 |
| 7 х 2,5 | 14,9 - 17,4 | 458 |
| 12 х 1,5 | 15,8 - 17,8 | 420 |
| 12 х 2,5 | 17,3 - 19,6 | 580 |
| 18 х 1,5 | 18,5 - 20,5 | 610 |
| 18 х 2,5 | 21,2 - 23,4 | 900 |
| 24 х 1,5 | 20,9 - 23,1 | 760 |
| 24 х 2,5 | 22,8 - 24,8 | 1140 |
| 3 х 50/25 | 29,0 - 33,5 | 2510 |
| 3 х 70/35 | 34,8 - 37,8 | 3500 |
| 3 х 95/50 | 44,0 - 49,0 | 4300 |
| 3 х 120/70 | 44,7 - 47,7 | 5470 |
| 3 х 150/70 | 49,5 - 54,8 | 7000 |
| 3 х 185/95 | 54,5 - 58,5 | 8300 |
| 3 х 240/120 | 60,9 - 66,2 | 10500 |
