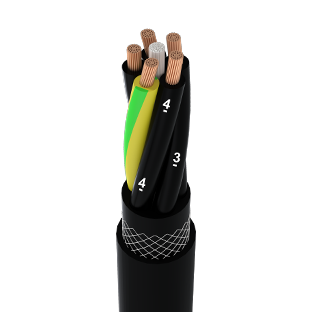

ÜNFLEX SPREADER REEL PUR — HF

Для использования в качестве вертикального намотанного кабеля при высоких механических нагрузках,
скручивании, растяжении и крутящем моменте. В основном используется для наматывания разбрасывателя.
Усиленный элемент был интегрирован для увеличения растягивающей нагрузки, ускорения и скорости.
оболочка из специального полиуретанового компаунда обеспечивает очень хорошую защиту от гидролиза,
растворителей, щелочей и масел.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитический отожженный медный провод класса 5 согласно IEC 60228
ИЗОЛЯЦИЯ: Все жилы изолированы безгалогенным компаундом на основе полиэстера. При необходимости сердечники оборачиваются ПТФЭ для увеличения сопротивления истиранию.
ИДЕНТИФИКАЦИЯ ЖЕЛЕЗО: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; От 6 жил: белые жилы с черными цифрами
УСТАНОВКА: центральный силовой элемент из арамида, сердечники уложены концентрическими слоями с меньшей длиной укладки
ВНУТРЕННЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд.
УСИЛЕНИЕ: элемент, предотвращающий скручивание - плетение из арамидной пряжи
ВНЕШНЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд.
ЦВЕТ: желтый, черный или оранжевый

КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502 и VDE 0250
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502
ОГНЕСТОЙКИЙ: IEC 60332-1
МАСЛОСТОЙКОСТЬ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение) 8 x D (мобильные приложения)
ТЕКУЩАЯ МОЩНОСТЬ: В соответствии с DIN VDE 0298-4
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: от -50 ° C до + 90 ° C
МОБИЛЬНЫЙ: от -40 ° C до + 90 ° C
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: + 90 ° C
КОРОТКОЕ ЗАМЫКАНИЕ В ПРОВОДНИКЕ:
ТЕМПЕРАТУРА: + 250 ° C
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ НА ПРОВОДНИК: 30 Н / ммÇ
МАКСИМУМ. КРУЧЕНИЕ: ± 25º / м
СКОРОСТЬ ПУТЕШЕСТВИЯ
В ФЕСТОННЫХ СИСТЕМАХ: до 240 м / мин
ПРИ НАВИГАНИИ: до 240 м / мин. по горизонтали до 180 Н / мм по вертикали
