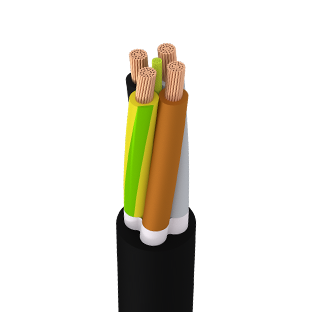

ÜNFLEX PUR — HF

Оставить заявку

Для использования в качестве энергетического и контрольного кабеля в фестонных системах и в
качестве цепного кабеля. Также подходит для барабанной намотки кабеля при умеренных механических
нагрузках, скручивании, растяжении и крутящем моменте. Куртка из специального полиуретанового
компаунда обеспечивает очень хорошую защиту от гидролиза, растворителей, щелочей и масел.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228
ИЗОЛЯЦИЯ: Все жилы изолированы безгалогенным компаундом на основе полиэстера.
ИДЕНТИФИКАЦИЯ ЖЕЛЕЗО: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; От 6 жил: белые жилы с черными цифрами
НАКЛАДКА: центральный текстильный силовой элемент, сердечники уложены концентрическими слоями с меньшей длиной укладки.
ВНЕШНЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд Черный - Желтый - Оранжевый
КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502
ОГНЕСТОЙКИЙ: IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение) 8 x D (мобильные приложения)
ТЕКУЩАЯ МОЩНОСТЬ: В соответствии с DIN VDE 0298-4
МАКСИМУМ. ТЕМПЕРАТУРА ПОВЕРХНОСТИ: Стационарная установка - от -50 ° C до + 80 ° C
МАКСИМУМ. ТЕМПЕРАТУРА НА ПРОВОДЕ: Мобильная эксплуатация - от 40 ° C до + 80 ° C в эксплуатации + 90 ° C в условиях короткого замыкания + 250 ° C
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ ПРОВОДНИКА: 15 Н / ммÇ
МАКСИМУМ. ТОРСИОН: ± 25 º / м
СКОРОСТЬ ПУТЕШЕСТВИЯ
В ФЕСТОННЫХ СИСТЕМАХ: до 200 м / мин
В ПРИМЕНЕНИИ НАМАТЫВАНИЯ: до 60 м / мин. горизонтальный
В ЦЕПНЫХ СИСТЕМАХ: до 200 Н / мм
Поперечное сечение (мм2) Общий диаметр Мин. - Макс. (мм) Приблизительный вес (кг / км)
3 х 1,5 6,5 - 7,5 118
4 х 1,5 8,1 - 9,1 124
7 х 1,5 9,0 - 10,0 220
12 х 1,5 14,3 - 15,5 320
18 х 1,5 14,5 - 15,7 380
24 х 1,5 16,5 - 17,8 500
30 х 1,5 19,6 - 21,0 680
3 х 2,5 8,1 - 9,1 130
4 х 2,5 9,2 - 10,2 160
5 х 2,5 9,8 - 11,0 180
7 х 2,5 11,5 - 12,7 250
12 х 2,5 16,5 - 17,7 470
18 х 2,5 16,7 - 17,9 580
24 х 2,5 19,2 - 20,4 770
30 х 2,5 24,9 - 26,5 1040
4 х 4 10,3 - 11,5 234
5 х 4 11,6 - 12,7 280
4 х 6 12,1 - 13,2 320
5 х 6 14,0 - 15,2 420
4 х 10 15,0 - 16,2 520
5 х 10 16,2 - 17,5 630
4 х 16 17,7 - 18,9 750
5 х 16 19,4 - 20,6 930
4 х 25 21,1 - 22,5 1160
5 х 25 23,2 - 24,5 1380
4 х 35 25,8 - 27,4 1660
4 х 50 31,0 - 33,0 2400
