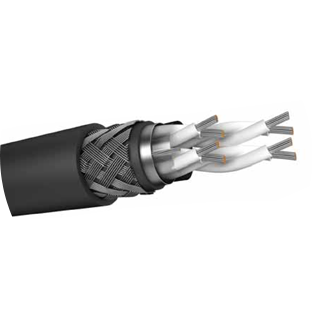

SCRN/SW4/GSWB/SW4

Эти кабели используются для всех видов стационарных
установок в морских установках .

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитическое отжигают, класс 2 или класс 5 скручены луженая медная проволока
сепараторе: Подходящий сепаратор лента может быть применена на проводники
ИЗОЛЯЦИИ: GP4 типа эластомерной смеси
ОСНОВНЫЕ ЦВЕТА: черный пронумерованы над белым
СХЕМА: двойной или тройной витой пары скручены в слои .
ЭКРАН: С фольгой Al-pet и заземляющим проводом
ВНУТРЕННЯЯ ОБОЛОЧКА: Эластомерный компаунд типа SW4
БРОНИРОВАНИЕ: Стальная оплетка из оцинкованной проволоки (мин. 82%)
ВНЕШНЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250 ° C
Рабочей температура Fixed: -25 ... + 85ºC
FLAME не ПЕРЕДАЧА : IEC 60332-3-22 Cat.I к
МАСЛОСТОЙКИМ К
ОЗОН РЕЗИСТЕНТНОЙ К
жаростойкому
рвутся
водостойкой
Галогенной НЕ СОДЕРЖИТ
Малодымящее ОСВОБОЖДЕНИЕ
ОТ ВЗРЫВЫ СРЕД РИСКИ
УСТОЙЧИВОСТЬ К УФ

Номер проводника X Поперечное сечение (мм2)	Мин.-макс. Внутренний диаметр оболочки (мм)	Наружный диаметр мин.-Макс. (Мм)	Коэффициент меди (кг / км)	Вес кабеля (кг / км)
3P0,75	12-13,7	16,1-18,4	48	468
7P0,75	16-17,9	20,3-23,1	105,6	706
12P0,75	21,3–23,8	26-29,1	177,6	1030
20P0,75	26,8-29,5	32,8–36,5	292,8	1662
1П1,5	8,7-9,8	12,7–14,3	33,6	297
2П1,5	13,4-14,8	17,8-19,7	62,4	505
3П1,5	14,4–16	18,8-20,8	91,2	593
5П1,5	17,5-19,1	22,2-24,6	148,8	826
7П1,5	19-23,7	23,7–26,2	206,4	929
10П1,5	24,2–26,4	29,5–32,6	292,8	1343
12P1.5	25–27,2	31-34,2	350,4	1510
20П1.5	31,5–34,2	38,1-41,7	580,8	2287
1TR1,5	9.2-10.3	13,2-14,8	48	304
3TR1.5	17,9-19,6	22,4-24,9	134,4	760
7TR1.5	24,1–26,3	29–32	307,2	1262
12TR1.5	32,6-35,4	38,9–42,5	523,2	2148
