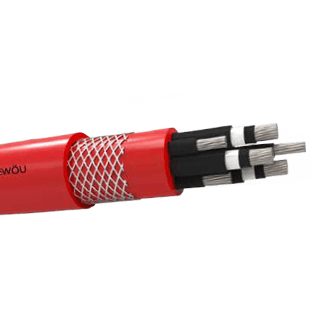

NTSKCGECWÖU

Оставить заявку

Для подключения мобильного электрооборудования в шахтах и ​​туннелях. Подходит также для
машин для резки угля , особенно при экстремальных изгибающих нагрузках внутри стальных или пластиковых гусеничных цепей.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК И ИЗОЛЯЦИЯ
Силовые жилы
Проводники Изоляция: луженый медный провод DIN VDE 0295, класс 5. На основе резины 3GI3 - EPR и полупроводящей резиновой смеси.
СИСТЕМЫ УПРАВЛЕНИЯ + МОНИТОРИНГ PE CORE (S)
Проводники Изоляция: луженый медный провод DIN VDE 0295, класс 5. Состав EPR типа 3GI3 и полупроводниковая резиновая смесь.
Сепаратор люльки: профилированный участок из полупроводящего эластомерного материала с управляющим проводом в центре, предназначенный для поддержки узла сердечника, заполнения центрального промежутка и обеспечения заданного разделения между отдельными силовыми сердечниками
Управление электрическим полем: внутренний и внешний полупроводящий слой полупроводниковая резина
Идентификация сердечника:Силовые жилы окрашены в естественный цвет, управляющие жилы синего цвета.
Укладка: три основных проводника наложены друг на друга с тремя управляющими жилами и заземляющими проводниками в промежутках над сепаратором люльки.
Внутренняя оболочка: ЭПР-пластик типа GM1b
Экран / Броня: Гибкая - гибкая броня в виде спирали из луженой меди и оцинкованной стальной проволоки
Наружная оболочка: эластомерная смесь типа 5ГМ5
Цвет: Красный

Номинальное напряжение: 1,8 / 3 кВ 3,6 / 6 кВ
переменного тока Испытательное напряжение: 6 кВ 11 кВ
Макс. Допустимое
рабочее напряжение переменного тока: 2,1 / 3,6 кВ 4,2 / 7,2 кВ
Макс. Допустимое
рабочее напряжение постоянного тока: 2,7 / 5,4 кВ 5,4 / 10,8 кВ
Мин. Радиус изгиба: В соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4 Постоянная
рабочая температура
: -40 ° C… + 80 ° C
Мобильный: -25 ° C… + 80 ° C
Мин. Радиус изгиба: VDE 0298-3 Табл. 3
Пропускная способность по току: VDE 0298-4



Поперечное сечение (мм2) Общий диаметр Mln-Max (мм) Сопротивление проводника при 20 ° C (Ом / км) Приблизительный вес (кг / км)
1,8 / 3 кВ
3 х 25 + 3 х (1,5 СТ КОН + 16/3 КОН) 42,1 - 45,3 0,795 3190
3 х 35 + 3 х (1,5 СТ КОН + 16/3 КОН) 46,5 - 49,7 0,565 3920
3 х 50 + 3 х (1,5 СТ КОН + 25/3 КОН) 50,4 - 53,5 0,393 4730
3 х 70 + 3 х (1,5 СТ КОН + 35/3 КОН) 55,8 - 60,0 0,277 6070
3 х 95 + 3 х (1,5 СТ КОН + 50/3 КОН) 61,5 - 65,7 0,21 7620
3 х 120 + 3 х (1,5 СТ КОН + 70/3 КОН) 66,0 - 70,3 0,164 9270
3 х 150 + 3 х (1,5 СТ КОН + 70/3 КОН) 71,8 - 76,0 0,132 10920
3 х 185 + 3 х (1,5 СТ КОН + 95/3 КОН) 76,2 - 80,3 0,108 12770
3 х 240 + 3 х (1,5 СТ КОН + 120/3 КОН) 84,1 - 89,4 0,0817 15860
1,8 / 3 кВ
3 х 50 + 3 х (35 + 35 / 3КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75 .Л КОН) 66,0 - 71,0 0,368 8390
3 х 70 + 3 х (50 + 50 / 3КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75 .Л КОН) 74,0 - 79,0 0,272 10350
3 х 95 + 3 х (70 + 70 / 3КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75 .Л КОН) 85,0 - 90,0 0,206 13340
3 x 35 + 3 x (1,5 СТ КОН + 25/3 КОН) + .Л КОН 46,0 - 51,0 0,554 3960
3 х 50 + 3 х (1,5 СТ КОН + 25/3 КОН) + .Л КОН 51,0 - 55,0 0,368 4980
3 х 70 + 3 х (1,5 СТ КОН + 35/3 КОН) + .Л КОН 57,0 - 62,0 0,272 6360
3 х 95 + 3 х (1,5 СТ КОН + 50/3 КОН) + .Л КОН 64,0 - 69,0 0,206 8150
3,6 / 6 кВ
3 х 25 + 3 х (1,5 СТ КОН + 16/3 КОН) 47,3 - 50,4 0,795 3710
3 х 35 + 3 х (1,5 СТ КОН + 16/3 КОН) 50,2 - 53,4 0,565 4320
3 х 50 + 3 х (1,5 СТ КОН + 25/3 КОН) 53,5 - 57,7 0,393 5250
3 х 70 + 3 х (1,5 СТ КОН + 35/3 КОН) 59,6 - 63,8 0,277 6600
3 х 95 + 3 х (1,5 СТ КОН + 50/3 КОН) 64,3 - 68,5 0,21 8030
3 х 120 + 3 х (1,5 СТ КОН + 70/3 КОН) 70,7 - 74,8 0,164 9990
3 х 150 + 3 х (1,5 СТ КОН + 70/3 КОН) 74,5 - 78,8 0,132 11330
3 х 185 + 3 х (1,5 СТ КОН + 95/3 КОН) 78,5 - 83,0 0,108 13280
3 х 240 + 3 х (1,5 СТ КОН + 120/3 КОН) 86,8 - 92,10 0,0817 16380
3,6 / 6 кВ
3 х 35 + 3 х (35 + 35/3 КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75.Л КОН) 69,0 - 74,0 0,554 7800
3 х 50 + 3 х (50 + 50/3 КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75 .Л КОН) 73,0 - 78,0 0,368 9340
3 х 70 + 3 х (70 + 70/3 КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75 .Л КОН) 80,0 - 85,0 0,272 11580
3 х 95 + 3 х (95 + 95/3 КОН) + 2 х (0,75СТ КОН) + 1 х (2 х 0,75 .Л КОН) 89,0 - 94,0 0,206 13930
3 x 35 + 3 x (1,5 СТ КОН + 25/3 КОН) + .Л КОН 46,0 - 51,0 0,554 3960
3 х 50 + 3 х (1,5 СТ КОН + 25/3 КОН) + .Л КОН 51,0 - 55,0 0,368 4980
3 х 70 + 3 х (1,5 СТ КОН + 35/3 КОН) + .Л КОН 57,0 - 62,0 0,272 6360
3 х 95 + 3 х (1,5 СТ КОН + 50/3 КОН) + .Л КОН 64,0 - 69,0 0,206 8150
