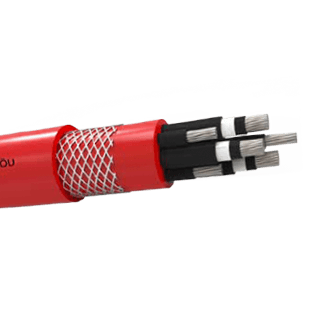

NTSCGEWÖU
Для подключения электрического оборудования, крупногабаритных погрузочно-разгрузочных машин, таких как экскаваторы, краны,
самосвалы в горных выработках и туннелях. Гибкая конструкция кабеля позволяет перемещать
оборудование во время работы.
подробные параметры в КАТАЛОГЕ
Проводник: электролитический, многожильный, луженый медный провод DIN VDE 0295, класс 5
Изоляция: 3GI3 Тип EPR
Контроль электрического поля: внутренний и внешний полупроводниковый слой из полупроводящей резины
Защитное заземление Проводник: луженый медный провод с полупроводниковым слоем
Укладка: три основных проводника проложены план с тремя контрольными стержнями во внешнем промежутке
Внутренняя оболочка: EPR-пластик типа GM1b
Армирование: встроенная оплетка из синтетических нитей, предотвращающих скручивание
Наружная оболочка: эластомерная смесь типа 5GM5
Цвет: красный
Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 12/20 кВ 18/30 кВ
переменного тока Испытательное напряжение: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ
Макс. Допустимое
рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ
Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
фиксированная: -40 ° C… + 80 ° C
Мобильный: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
Макс. Кручение: 25º / м.
Скорость движения для приложения для проходки туннелей. : макс. 30 м / мин.
Минимальное расстояние для изменения направления: 20 XD
| Поперечное сечение (мм2) | Габаритный диаметр Mln-Max (мм) | Приблизительный вес (кг / км) |
|---|---|---|
| 3,6 / 6 кВ | ||
| 3 х 25 + 3 х 25/3 | 41,8 - 45,0 | 2530 |
| 3 х 35 + 3 х 25/3 | 44,2 - 48,9 | 2900 |
| 3 х 50 + 3 х 25/3 | 48,5 - 51,4 | 3600 |
| 3 х 70 + 3 х 35/3 | 52,6 - 55,6 | 4400 |
| 3 х 95 + 3 х 50/3 | 55,7 - 58,8 | 5630 |
| 3 х 120 + 3 х 70/3 | 59,6 - 65,9 | 6200 |
| 6/10 кВ | ||
| 3 х 25 + 3 х 25/3 | 43,6 - 48,1 | 2600 |
| 3 х 35 + 3 х 25/3 | 45,6 - 50,4 | 2980 |
| 3 х 50 + 3 х 25/3 | 48,3 - 51,4 | 3720 |
| 3 х 70 + 3 х 35/3 | 53,4 - 59,1 | 4510 |
| 3 х 95 + 3 х 50/3 | 57,1 - 63,2 | 5720 |
| 3 х 120 + 3 х 70/3 | 63,0 - 69,7 | 6300 |
| 8,7 / 15 кВ | ||
| 3 х 25 + 3 х 25/3 | 48,1 - 53,2 | 3675 |
| 3 х 35 + 3 х 25/3 | 51,8 - 57,3 | 4415 |
| 3 х 50 + 3 х 25/3 | 55,5 - 61,4 | 5135 |
| 3 х 70 + 3 х 35/3 | 58,0 - 64,1 | 6005 |
| 3 х 95 + 3 х 50/3 | 63,4 - 70,1 | 7200 |
| 3 х 120 + 3 х 70/3 | 67,5 - 74,6 | 8700 |
| 12/20 кВ | ||
| 3 х 25 + 3 х 25/3 | 51,1 - 55,3 | 4460 |
| 3 х 35 + 3 х 25/3 | 54,0 - 58,2 | 4990 |
| 3 х 50 + 3 х 25/3 | 59,4 - 63,6 | 5740 |
| 3 х 70 + 3 х 35/3 | 64,2 - 68,4 | 6950 |
| 3 х 95 + 3 х 50/3 | 69,6 - 73,8 | 7870 |
| 3 х 120 + 3 х 70/3 | 73,60 - 77,8 | 9425 |
| 18/30 кВ | ||
| 3 х 25 + 3 х 25/3 | 66,0 - 72,8 | 6360 |
| 3 х 35 + 3 х 25/3 | 68,0 - 75,0 | 6925 |
| 3 х 50 + 3 х 25/3 | 71,6 - 79,1 | 7800 |
| 3 х 70 + 3 х 35/3 | 75,8 - 83,7 | 9140 |
| 3 х 95 + 3 х 50/3 | 79,4 - 87,7 | 10100 |
| 3 х 120 + 3 х 70/3 | 85,3 - 94,2 | 12260 |
| 20/35 кВ | ||
| 3 х 35 + 3 х 25/3 | 75,7 - 83,6 | 8400 |
| 3 х 50 + 3 х 25/3 | 79,5 - 87,8 | 9360 |
| 3 х 70 + 3 х 35/3 | 82,0 - 90,6 | 10400 |
| 3 х 95 + 3 х 50/3 | 87,3 - 96,4 | 11770 |
| 3 х 120 + 3 х 70/3 | 91,4 - 101,1 | 13680 |
