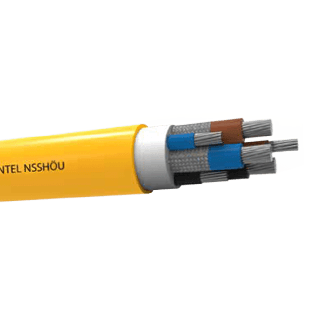

(N)SSHÖU
Для использования в шахтах, карьерах, промышленных зонах, строительных площадках, сельскохозяйственных
предприятиях и в качестве буксирующего кабеля. Эти кабели также подходят для стационарного применения в
качестве силового кабеля для подземной добычи и открытым способом
горнодобывающей промышленности, для туннельных приложений и других подобных приложений.
подробные параметры в КАТАЛОГЕ
Проводник: электролитический, многопроволочный, луженый медный провод DIN VDE 0295, класс 5
Изоляция: Все жилы изолированы компаундом 3GI3 (согласно DIN VDE 0207, часть 20).
Экран: Типы с кодом ..3 / E имеют отдельные экраны, выполненные путем наложения луженых медных проводов поверх изоляции.
Укладка: все жилы уложены так, чтобы они контактировали друг с другом и жилы с промежуточным заземлением.
Внутренняя оболочка: (. Согласно с DIN VDE 0207 части 21) Специальная эластомерная соединение GM1b
Экран: ... Kon кодированные типы имеют концентрический общий экран , выполненный из медных луженых проволок между внутренними и наружными оболочками
Внешней оболочкой: Сверхмощная эластомера наружной оболочкой 5GM5 ( согласно DIN VDE 0207 часть 21)
Номинальное напряжение: 0,6 / 1 кВ
Макс. Допустимое:
рабочее напряжение переменного тока: 0,7 / 1,2 кВ
Макс. Допустимое:
Рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
переменного тока Испытательное напряжение: 3 кВ
Мин. Радиус изгиба: VDE 0298-3 Таб. 3
Пропускная способность по току: VDE 0298-4
Рабочая температура:
фиксированная: -40ºC… + 80ºC
Мобильный: -25ºC… + 80ºC
Макс. Растягивающая нагрузка кабеля: 15 Н / мм2
| Поперечное сечение (мм2) | Габаритный диаметр Mln-Max (мм) | Приблизительный вес (кг / км) |
|---|---|---|
| 1 х 16 | 11,0 - 14,0 | 250 |
| 1 х 25 | 13,0 - 18,0 | 400 |
| 1 х 35 | 14,0 - 18,0 | 500 |
| 1 х 50 | 16,0 - 19,0 | 700 |
| 1 х 70 | 18,0 - 21,0 | 950 |
| 1 х 95 | 20,0 - 24,0 | 1200 |
| 1 х 120 | 23,0 - 26,0 | 1500 |
| 1 х 150 | 25,0 - 28,0 | 1800 |
| 1 х 185 | 28,0 - 31,0 | 2300 |
| 1 х 240 | 32,0 - 36,0 | 3000 |
| 3 х 1,5 | 11,0 - 14,0 | 250 |
| 3 х 2,5 | 13,0 - 16,0 | 300 |
| 3 х 2,5 | 13,0 - 16,0 | 300 |
| 4 х 2,5 | 15,0 - 18,0 | 400 |
| 4 х 4 | 17,0 - 20,0 | 500 |
| 4 х 6 | 19,0 - 22,0 | 600 |
| 4 х 10 | 23,0 - 26,0 | 950 |
| 4 х 16 | 27,0 - 30,0 | 1400 |
| 4 х 25 | 33,0 - 37,0 | 2100 |
| 4 х 35 | 35,0 - 39,0 | 2600 |
| 4 х 50 | 42,0 - 46,0 | 3700 |
| 4 х 70 | 45,0 - 49,0 | 4600 |
| 4 х 95 | 53,0 - 57,0 | 6300 |
| 4 х 120 | 59,0 - 63,0 | 7800 |
| 5 х 4 | 19,0 - 22,0 | 600 |
| 5 х 6 | 21,0 - 24,0 | 750 |
| 7 х 2,5 | 18,0 - 21,0 | 600 |
| 12 х 2,5 | 23,0 - 26,0 | 850 |
| 19 х 2,5 | 28,0 - 32,0 | 1200 |
| 3 х 2,5 + 3 х 2,5 / 3E | 16,0 - 19,0 | 350 |
| 3 х 4 + 3 х 4 / 3E | 19,0 - 22,0 | 500 |
| 3 х 6 + 3 х 6 / 3E | 20,0 - 23,0 | 600 |
| 3 х 10 + 3 х 10 / 3E | 24,0 - 28,0 | 950 |
| 3 х 16 + 3 х 16 / 3E | 27,0 - 30,0 | 1200 |
| 3 х 25 + 3 х 16 / 3E | 29,0 - 33,0 | 1800 |
| 3 х 35 + 3 х 16 / 3E | 34,0 - 38,0 | 2300 |
| 3 х 50 + 3 х 25 / 3E | 40,0 - 44,0 | 3300 |
| 3 х 70 + 3 х 35 / 3E | 44,0 - 48,0 | 4100 |
| 3 х 95 + 3 х 50 / 3E | 50,0 - 55,0 | 5500 |
| 3 х 120 + 3 х 70 / 3E | 55,0 - 60,0 | 6800 |
| 3 х 150 + 3 х 70 / 3E | 59,0 - 64,0 | 8000 |
| 3 x 2,5 + 3 x 2,5 / 3E + 3 x 1,5 ст | 18,0 - 20,0 | 500 |
| 3 х 4 + 3 х 4 / 3E + 3 х 1,5 ст. | 19,0 - 22,0 | 550 |
| 3 x 6 + 3 x 6 / 3E + 3 x 1,5 ст. | 20,0 - 24,0 | 650 |
| 3 x 10 + 3 x 10 / 3E + 3 x 2,5 ст | 24,0 - 28,0 | 1000 |
| 3 x 16 + 3 x 16 / 3E + 3 x 2,5 ст. | 27,0 - 30,0 | 1300 |
| 3 x 25+ 3 x 16 / 3E + 3 x 2,5 ст. | 30,0 - 34,0 | 1800 |
| 3 x 35 + 3 x 16 / 3E + 3 x 2,5 ст. | 34,0 - 38,0 | 2400 |
| 3 x 50 + 3 x 25 / 3E + 3 x 2,5 ст. | 40,0 - 44,0 | 3200 |
| 3 x 70 + 3 x 35 / 3E + 3 x 2,5 ст. | 44,0 - 48,0 | 4200 |
| 3 x 95 + 3 x 50 / 3E + 3 x 2,5 ст. | 48,0 - 53,0 | 5600 |
| 3 x 120 + 3 x 70 / 3E + 3 x 2,5 ст. | 51,0 - 56,0 | 6800 |
| 3 x 150 + 3 x 70 / 3E + 3 x 2,5 ст. | 59,0 - 64,0 | 8100 |
| 3 х 2,5 / 2,5 кон | 15,0 - 18,0 | 350 |
| 5 х 2,5 / 2,5 кон | 19,0 - 23,0 | 500 |
| 5 х 4/4 кон | 20,0 - 23,0 | 650 |
| 5 х 6/6 кон | 21,0 - 24,0 | 800 |
| 10 х 1,5 / 1,5 кон | 20,0 - 24,0 | 800 |
| 10 х 2,5 / 2,5 кон | 26,0 - 29,0 | 1100 |
