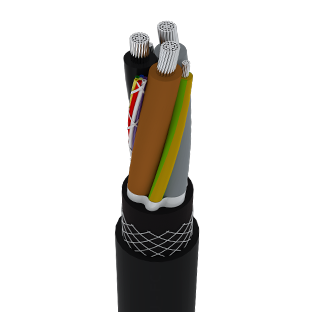

(N)SHTÖU — FO (LWL)

В качестве наматываемого кабеля для источника питания со встроенной волоконной оптикой
и для намотки с растягивающим напряжением и / или скручивающим напряжением, а также
для соединительного и управляющего кабеля в подъемных устройствах, подъемных установках
 и транспортных машинах для тяжелых механических нагрузок, а также в качестве барабанного
 и буксируемого кабеля в в сухих, сырых или влажных помещениях и во влажных промышленных
 условиях. Основное применение - наматывание на козловых кранах ERTG (электрифицированные резиновые шины).

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Специальный эластомерный компаунд на основе HEPR (мин. Качество 3GI3).
ИДЕНТИФИКАЦИЯ ОСНОВА: Светлая изоляция с номерами, напечатанными черным цветом для силовых и управляющих кабелей, заземляющий провод желто-зеленого цвета.
ОПТИЧЕСКОЕ ВОЛОКНО: диаметр сердцевины волокна 9 мкм, 62,5 мкм или 50 мкм; Диаметр по оболочке 125 мкм; Диаметр над покрытием 250 мкм; Доступны конструкции, содержащие до 24 волокон.
КОДИРОВКА ВОЛОКНА: Цветовая кодировка волокон и буферной трубки для определения типа волокна.
СОСТАВ ВОЛОКНА ПОКРЫТИЯ: Пустотелый сердечник с заполнителем, основной материал - ЭТФЭ.
ВОЛОКНА: шесть жил в один слой, специально уложенные вокруг центрального опорного элемента.
УСТАНОВКА: три основных проводника наложены на две жилы заземления и оптоволоконный элемент во внешнем промежутке.
ВНУТРЕННЯЯ ОБОЛОЧКА: специальный тип эластомерного компаунда (лучше, чем GM1b)
УСИЛЕНИЕ ОБОЛОЧКИ: Защитная тканевая оплетка с врезной тканью.
НАРУЖНАЯ ОБОЛОЧКА: Специальная резиновая смесь для тяжелых условий эксплуатации. Масло и химическая стойкость, 5GM3 / 5GM5 устойчивость к истиранию и образованию надрезов
ЦВЕТ: черный или желтый

КОНСТРУКЦИЯ: Согласно DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -25ºC… + 80ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
СКОРОСТЬ НАМАТЫВАНИЯ: до 180 м / мин по горизонтали до 120 м / мин по порталу
В ПРИМЕНЕНИИ НАМАТЫВАНИЯ: горизонтальная намотка.
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 20 Н / мм2
