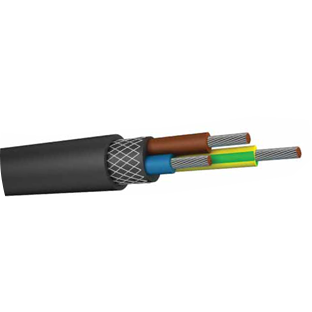

(N)SHTÖU

Эти кабели используются для кранов и тех же машин, которые испытывают большие механические нагрузки.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа GI1
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ВНУТРЕННЯЯ ОБОЛОЧКА: 5GMI1b Тип эластомерного компаунда
УСИЛЕНИЕ ОБОЛОЧКИ: Оболочка с текстильной плетеной вставкой.
НАРУЖНАЯ ОБОЛОЧКА: 5GM3 Тип эластомерного компаунда
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 200ºC
РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -40 ° C… + 60 ° C
Мобильный: -25ºC… + 60ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
ХОЛОДОСТОЙКИЙ
ВЛАГОУСТОЙЧИВОСТЬ
СОПРОТИВЛЕНИЕ МЕХАНИЧЕСКИМ НАПРЯЖЕНИЯМ
EX-PROOF
УСТОЙЧИВОСТЬ К УФ

No. Conductors X Cross Section (mm2)	Outer Diameter Min. — Max. (mm)	Cable Weight (kg / km)
3 x 1,5	11,2 — 14,4	236
3 x 2,5	12,6 — 16,1	305
3 x 4	15,3 — 19,6	395
3 x 6	16,4 — 20,9	525
3 x 10	20,2 — 25,7	765
3 x 16	22,5 — 28,6	1080
3 x 35	31,7 — 40	2030
3 x 50	37,1 — 46,8	2680
3 x 70	42,5 — 53,5	3530
3 x 95	48,2 — 60,6	4400
3 x 120	51,6 — 64,9	5250
3 x 150	56,2 — 70,7	7040
3 x 185	63,3 — 79,4	8320
3 x 240	69,9 — 87,7	5730
3 x 25 + 16	30,4 — 38,4	2720
3 x 35 + 16	34,0 — 42,8	3010
3 x 50 + 3 x 25 / 3	37,1 — 46,8	2730
3 x 50 + 25	38,6 — 48,6	3430
3 x 70 + 3 x 35 / 3	42,5 — 53,5	3740
3 x 70 + 35	45,6 — 57,4	4010
3 x 95 + 3 x 50 / 3	48,2 — 60,6	4690
3 x 95 + 50	53,1 — 66,7	5405
3 x 120 + 3 x 70 / 3	51,6 — 64,9	6220
3 x 120 + 70	55,5 — 69,7	6818
3 x 150 + 3 x 70 / 3	56,2 — 70,7	7480
3 x 150 + 70	64,0 — 80,4	9190
3 x 240 + 3 x 120 / 3	69,9 — 87,7	11760
3 x 185 + x 95 / 3	63,3 — 79,4	9020
3 x 185 + 95	68,8 — 86,4	9850
3 x 240 + 3 x 120 / 3	69,9 — 87,7	11760
4 x 1,5	12,1 — 15,5	274
4 x 2,5	14,7 — 18,7	416
4 x 4	16,6 — 21,1	550
4 x 6	17,7 — 22,6	683
4 x 10	22,0 — 27,8	1018
4 x 16	25,5 — 32,3	1370
4 x 25	31,6 — 39,8	1970
4 x 35	34,5 — 43,6	2610
4 x 50	40,5 — 51	3600
4 x 70	46,5 — 58,6	5356
4 x 95	52,7 — 66,2	7018
4 x 120	58,4 — 73,3	8220
4 x 150	63,4 — 79,7	8905
4 x 185	71,2 — 89,4	10730
4 x 240	78,2 — 98,2	13560
5 x 1,5	12,9 — 16,6	316
5 x 2,5	15,8 — 20,2	465
5 x 4	17,9 — 22,8	641
5 x 6	20,0 — 25,3	820
5 x 10	23,9 — 30,2	1200
5 x 16	27,7 — 35	1630
5 x 25	34,5 — 43,4	2470
5 x 35	39,1 — 49,2	3250
5 x 50	44,2 — 55,7	4350
5 x 70	52,8 — 66,4	6200
6 x 1,5	15,0 — 19,1	390
6 x 2,5	16,8 — 21,4	500
6 x 4	19,9 — 25,2	725
7 x 1,5	15,1 — 19,2	390
