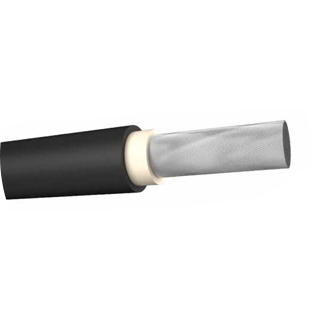

КАБЕЛИ ВЫВОДА

Оставить заявку

Эти кабели подходят для панельной разводки, особенно в местах, где требуется устойчивость к нагреванию и маслу.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5
СЕПЕРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Тип FR1 эластомерный компаунд 4A и 4C, Тип FR2 для других
ОБОЛОЧКА: Эластомерный компаунд CSP
ЦВЕТ: Черный (другие цвета по запросу)
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА: Sabit / фиксированная: -30ºC… + 90ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 4xD
ОГНЕСТОЙКИЙ: BS EN 60332-1-2
МАСЛО УСТОЙЧИВЫЙ
ТЕРМОСТОЙКИЙ
ЛАКУСТОЙЧИВЫЙ
УСТОЙЧИВОСТЬ К РАСТВОРИТЕЛЯМ
NO.CONDUCTORS X CROSS -SECTION TYPE OUTER DIAMETER
Approx. (mm)		 COPPER FACTOR
(kg / km)		 CABLE WEIGHT
(kg / km)
1×0,75 4A 3.5 7.2 22
1×1 4A 3.7 9.6 25
1×1,5 4A 4 14.4 32
1×2,5 4A 4.6 24 46
1×4 4A 5.4 38.4 67
1×6 4A 6.5 57.6 99
1×10 4A 7.9 96 153
1×1 4C 4.9 9.6 38
1×1,5 4C 5.2 14.4 46
1×2,5 4C 5.6 24 59
1×4 4C 6.3 38.4 80
1×6 4C 7.5 57.6 117
1×10 4C 8.5 96 165
1×16 4C 9.6 153.6 235
1×25 4C 11.4 240 346
1×35 4C 12.8 336 462
1×50 4C 14.8 480 640
1×70 4C 17.2 672 875
1×95 4C 19.7 912 1185
1×120 4C 21.9 1152 1480
1×150 4C 24.1 1440 1824
1×185 4C 26.3 1776 2202
1×240 4C 28.3 2304 2735
1×300 4C 33 2880 3543
1×400 4C 37.4 3840 4599
1×2,5 4D 8.5 24 110
1×4 4D 9.1 38.4 134
1×6 4D 10.3 57.6 179
1×10 4D 11.3 96 235
1×16 4D 12.4 153.6 312
1×25 4D 13.8 240 422
1×35 4D 15.2 336 546
1×50 4D 17.1 480 732
1×70 4D 19.2 672 967
1×95 4D 22 912 1305
1×120 4D 23.5 1152 1571
1×150 4D 25.5 1440 1911
1×185 4D 27.5 1776 2283
1×240 4D 30.6 2304 2906
1×300 4D 33.8 2880 3610
1×400 4D 37.8 3840 4637
1×16 4E 17.2 153.6 491
1×25 4E 18.6 240 617
1×35 4E 20 336 759
1×50 4E 22.1 480 978
1×70 4E 24.2 672 1239
1×95 4E 26.3 912 1566
1×120 4E 27.8 1152 1848
1×150 4E 29.8 1440 2210
1×185 4E 32.1 1776 2627
1×240 4E 35.1 2304 3277
1×25 4F 24.1 240 912
1×35 4F 25.5 336 1073
1×50 4F 27.3 480 1301
1×70 4F 29.4 672 1590
1×95 4F 31.5 912 1944
1×120 4F 33.3 1152 2271
1×150 4F 35.3 1440 2660
1×185 4F 37.3 1776 3081
1×240 4F 40.3 2304 3770
VOLTAGE CATEGORY TEST VOLTAGE
(A.C. rms)		 NOMINAL VOLTAGE
(Uo/U)
A 2.5 300/500 V
C 4 600/1000 V
D 9.5 1900/3300 V
E 17 3800/6600 V
F 27 6350/11000 V
