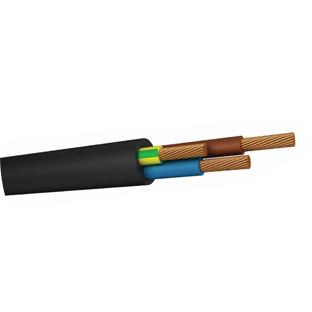

H07RN-F

Эти кабели можно использовать для подключения стационарного или мобильного оборудования, которое может контактировать с горячими поверхностями в офисах, кухнях, сельскохозяйственных и промышленных мастерских.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: отожженный электролитическим способом, одножильный многопроволочный медный провод класса 5 (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Резиновая смесь типа EI4 (EPR)
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. к HD 308
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа EM2 или EM3 (если толщина внешней оболочки больше 2,4 мм)
ВНЕШНЯЯ ОБОЛОЧКА: Эластомерный компаунд типа EM2
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 200ºC
ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 50ºC
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: -25ºC
МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: HD 516, VDE 0298-4
ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ХОЛОДОСТОЙКИЙ
УСТОЙЧИВОСТЬ К СЛЕЗАМ
УСТОЙЧИВОСТЬ К УФ

NO. CONDUCTORS X CROSS-SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
1×1,5	5,7-7,1	14.4	58
1×2,5	6,3-7,9	24	77
1×4	7,2-9	38.4	106
1×6	7,9-9,8	57.6	136
1×10	9,5-11,9	96	208
1×16	10,8-13,4	153.6	293
1×25	12,7-15,8	240	428
1×35	14,3-17,9	336	573
1×50	16,5-20,6	480	788
1×70	18,6-23,3	672	1057
1×95	20,8-26	912	1381
1×120	22,8-28,6	1152	1711
1×150	25,2-31,4	1440	2111
1×185	27,6-34,4	1776	2574
1×240	30,6-38,3	2304	3273
1×300	33,5-41,9	2880	4022
1×400	37,4-46,8	3840	5229
1×500	41,3-52	4800	6493
1×630	45,5-57	6048	8054
2×1	7,7-10	19.2	104
2×1,5	8,5-11	28.8	130
2×2,5	10,2-13,1	48	191
2×4	11,8-15,1	76.8	265
2×6	13,1-16,8	115.2	346
2×10	17,7-22,6	192	611
2×16	20,2-25,7	307.2	843
2×25	24,3-30,7	480	1242
3×1	8,3-10,7	28.8	124
3×1,5	9,2-11,9	43.2	160
3×2,5	10,9-14	72	232
3×4	12,7-16,2	115.2	329
3×6	14,1-18	172.8	431
3×10	19,1-24,2	288	761
3×16	21,8-27,6	460.8	1064
3×25	26,1-33	720	1575
3×35	29,3-37,1	1008	2073
3×50	34,1-42,9	1440	2860
3×70	38,4-48,3	2016	3788
3×95	43,3-54	2736	4940
3×120	47,4-60	3456	6123
3×150	52-66	4320	7518
3×185	57-72	5328	9125
3×240	65-82	6912	11844
3×300	72-90	8640	14594
4×1	9,2-11,9	38.4	155
4×1,5	10,2-13,1	57.6	199
4×2,5	12,1-15,5	96	292
4×4	14-17,9	153.6	412
4×6	15,7-20	230.4	547
4×10	20,9-26,5	384	945
4×16	23,8-30,1	614.4	1323
4×25	28,9-36,6	960	1999
4×35	32,5-41,1	1344	2638
4×50	37,7-47,5	1920	3635
4×70	42,7-54	2688	4866
4×95	48,4-61	3648	6406
4×120	53-66	4608	7829
4×150	58-73	5760	9638
4×185	64-80	7104	11769
4×240	72-91	9216	15176
4×300	80-101	11520	18846
5×1	10,2-13,1	48	191
5×1,5	11,2-14,4	72	242
5×2,5	13,3-17	120	355
5×4	15,6-19,9	192	510
5×6	17,5-22,2	288	679
5×10	22,9-29,1	480	1153
5×16	26,4-33,3	768	1636
5×25	32-40,4	1200	2466
6×1,5	13,4-17,2	86.4	332
6×2,5	15,7-20	144	473
6×4	18,2-23,2	230.4	669
7×1,5	14,7-18,7	100.8	365
7×2,5	17,1-21,8	168	508
7×4	20,1-25,5	268.8	720
12×1,5	17,6-22,4	172.8	587
12×2,5	20,6-26,2	288	848
12×4	24,4-30,9	460.8	1234
18×1,5	20,7-26,3	259.2	830
18×2,5	24,4-30,9	432	1209
18×4	28,8-36,4	691.2	1760
24×1,5	24,3-30,7	345.6	1127
24×2,5	28,8-36,4	576	1661
36×1,5	27,8-35,2	518.4	1534
36×2,5	33,2-41,8	864	2284
