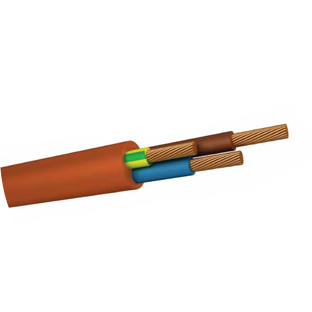

H07BQ-F

Эти кабели используются для подключения стационарного и мобильного оборудования в цехах, например, в сельском хозяйстве, на верфях, в холодильных камерах и на кухнях.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: отожженный электролитическим способом, одножильный многопроволочный медный провод класса 5 (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа EI6
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. к HD 308
ОБОЛОЧКА: эластомерный компаунд типа TMPU
ЦВЕТ: Оранжевый (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 75ºC
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: -40ºC
МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: HD 516, VDE 0298-4
ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2
ХОЛОДОСТОЙКИЙ
ВЛАГОУСТОЙЧИВОСТЬ
СОПРОТИВЛЕНИЕ МЕХАНИЧЕСКИМ НАПРЯЖЕНИЯМ

NO. CONDUCTORS X CROSS-SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
2×1	6,9-9	19	61
2×1,5	7,6-9,8	29	92
2×2,5	9-11,6	48	121
2×4	10,6-13,7	77	194
2×6	11,8-15,1	115	311
2×10	15,6-19,9	192	428
2×16	17,9-22,8	307	600
3×1	7,3-9,3	29	78
3×1,5	8-10,4	43	109
3×2,5	9,6-12,4	72	164
3×4	11,3-14,5	115	224
3×6	12,8-16,3	173	310
3×10	16,8-21,4	288	640
3×16	19,5-24,7	461	758
4×1	8,2-10,7	38	99
4×1,5	9-11,6	58	145
4×2,5	10,7-13,8	96	207
4×4	12,7-16,2	154	327
4×6	14,2-18,1	230	496
4×10	18,6-23,6	384	738
4×16	21,3-27	614	1187
5×1	9,2-11,9	48	118
5×1,5	9,8-12,7	72	169
5×2,5	11,9-15,3	120	262
5×4	14,1-17,9	192	415
5×6	15,7-20	288	586
5×10	20,4-25,9	480	968
5×16	23,7-30	768	1475
