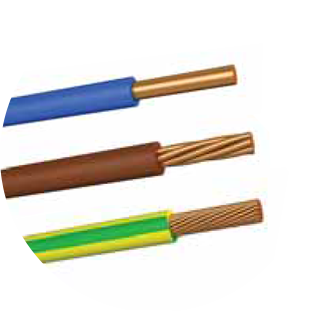

H05G-U,K, H07G-U,R,K

Эти кабели используются при высоких температурах во внутренних установках.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитически отожженный, гладкая медная проволока, класс 1 для -U, класс 2 для -R, класс 5 для -K (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Резина типа EI3 (EVA)
ЦВЕТ: В соотв. до HD 308 (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 110ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 260ºC
ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 110ºC
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: -25ºC
МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: HD 516, VDE 0298-4
ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2

NO. CONDUCTORS X CROSS-SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
H05G-K
0.5	2,1 — 2,6	4.8	10
0.75	2,2 — 2,8	7.2	13
1	2,4 — 2,9	9.6	16
H05G-U
0.5	1,9 — 2,4	4.8	10
0.75	2,1 — 2,6	7.2	13
1	2,2 — 2,8	9.6	16
H07G-K
1.5	3-3,7	14.4	25
2.5	3,6-4,5	24	39
4	4,3-5,4	38.4	59
6	4,8-6	57.6	81
10	6-7,6	96	132
16	7,1-8,9	153.6	197
25	8,8-11	240	303
35	10,1-12,6	336	410
50	11,9-14,9	480	580
70	13,6-17	672	788
95	15,5-19,3	912	1060
120	17,1-21,4	1152	1318
150	19-23,8	1440	1645
185	21-26,3	1776	2026
240	23,9-29,9	2304	2615
H07G-U
1.5	2,8 — 3,5	14.4	25
2.5	3,4 — 4,3	24	38
4	4 — 5	38.4	57
6	4,5 — 5,6	57.6	79
10	5,7 — 7,1	96	129
